篩網振動篩形成共振引起故障如何處理

    振動篩附屬物與振動篩形成共振引起故障的改造處理

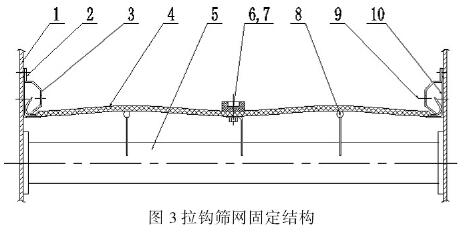

    振動篩原來篩網安裝方式為：通過兩頭用張緊板拉緊，中間加一條壓板達到固定安裝(如圖3所示)。但是在實際應用中發現，由于工作環境較惡劣篩網壓板松動、篩網材料塑性變 形等因素，運行一段時間后篩網松弛與振動篩鋼梁產生相對振動，當相對振動與振動篩本身工作振動產生共振時，篩網拍打在篩面支撐筋(標志8)，就會對篩箱及橫梁產生巨大威脅，一旦這種情況持續，篩箱開裂及橫梁斷裂將會發生。

    1.側板;2.拉緊板擋塊;3.拉緊板;4.拉鉤篩網;5.橫梁;6.篩面壓塊;7.螺栓副;8.篩面支承筋(頂起部位為圓鋼或橡膠條);9.拉緊螺栓副(半圓頭方頸螺栓);10.邊角鋼

    為廠解決該問題，我們對振動篩篩面支撐筋進行廠改進，篩網安裝保持原來兩頭張緊模式，但將中間的支撐筋由三根增加到五根，并且使甸根支撐筋都與中間那根一致、具備安裝固定螺栓功能，通過多塊壓板押緊，保證廠篩網固定可靠，兩塊固定塊間距較小，即使篩網本身的塑性變形也無法造成較大的相對振動，無法達到共振
